弱電工程中常見光纜型號彩圖介紹及應用場景介紹

GYTA型光纜

室外用、油膏填充、鋁帶縱包聚乙烯外護套

應用場景：架空、管道

注：鋁帶側壓指標沒有鋼帶好，但防潮隔銹效果優于鋼帶，GYTA用于穿管時壽命長

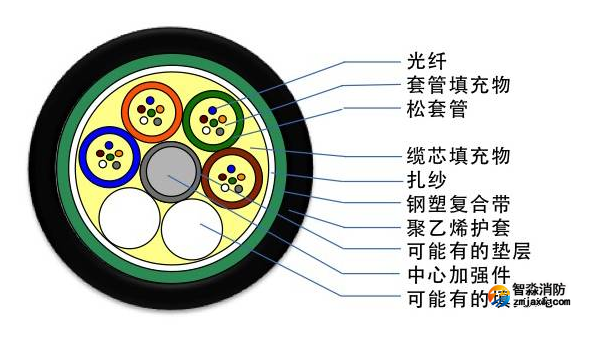

GYTS型光纜

"室外用、油膏填充、鋼帶縱包聚乙烯外護套"

應用場景：直埋

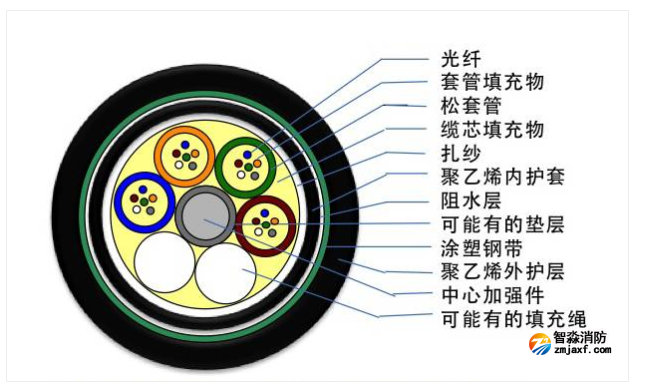

GYTY53型光纜

"室外用、油膏填充、鋼帶縱包聚乙烯雙護套"

應用場景：直埋

注：雙層護套，抗壓扁效果良好，可用于防鼠，GYTA53用于防潮要求高的場所，GYTY53用于機械強度要求高的場所

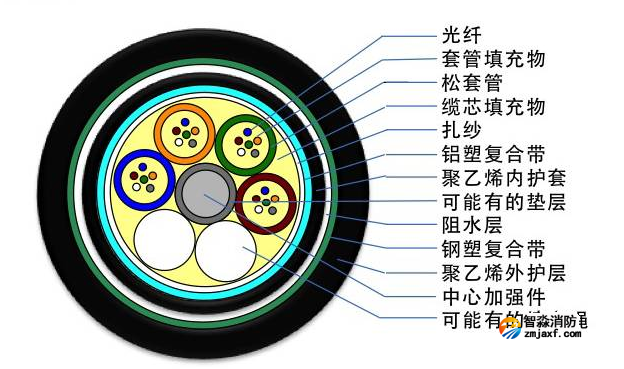

GYTA53型光纜

"室外用、油膏填充、鋼帶縱包鋁-聚乙烯、聚乙烯雙護套"

應用場景：直埋、水下

GYTZA53型光纜

"室外用、油膏填充、鋼帶縱包鋁-聚乙烯、阻燃聚乙烯雙護套"

應用場景：直埋等有阻燃要求的場所

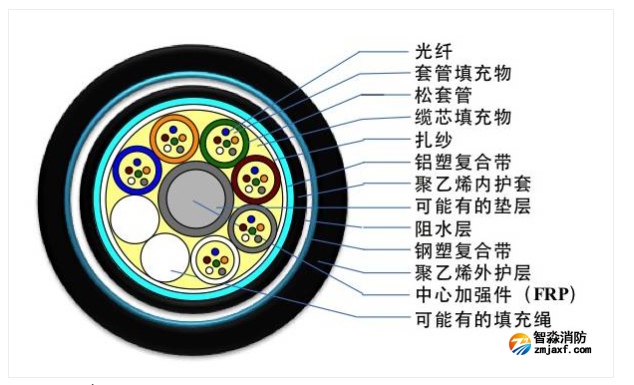

GYFTA53

室外用、油膏填充、鋼帶縱包、聚乙烯內護套、非金屬加強件、鋁-聚乙烯外護套

應用場景：直埋

注：與GYTA53相比，重量小

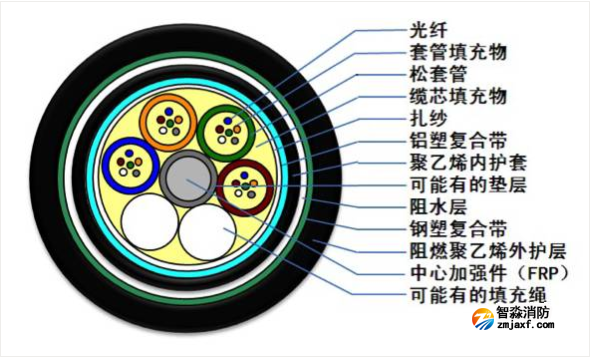

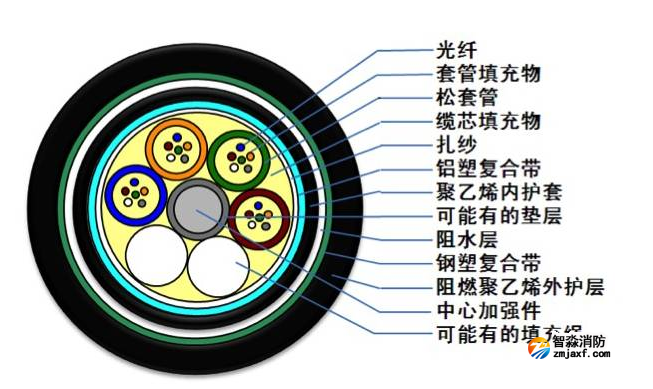

GYFTZA53

室外用、油膏填充、鋼帶縱包、非金屬加強件、鋁-聚乙烯、阻燃聚乙烯雙護套

應用場景：直埋等有阻燃要求的場所

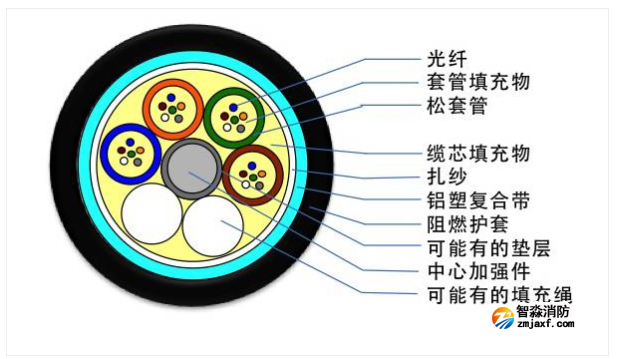

GYTZA

室外用、油膏填充、鋁-阻燃聚乙烯護套

應用場景：架空、管道等有阻燃要求的場所

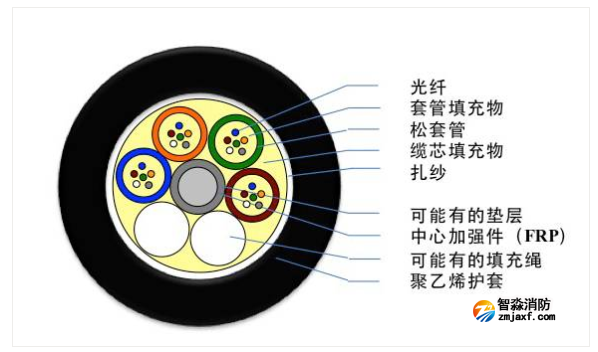

GYFTY

"室外用、油膏填充、非金屬加強件聚乙烯外護套"

應用場景：電力系統、多雷電及電磁干擾嚴重場所

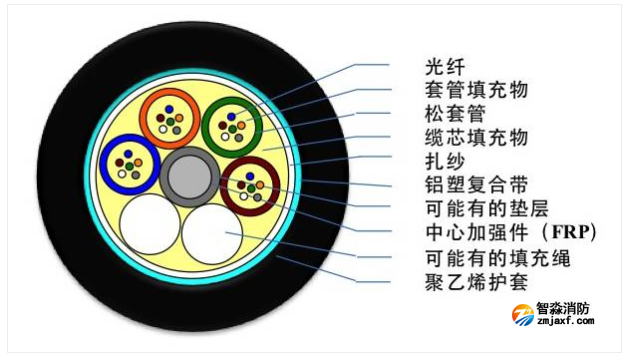

GYFTA

"室外用、油膏填充、非金屬加強件鋁-聚乙烯外護套"

應用場景：架空、管道

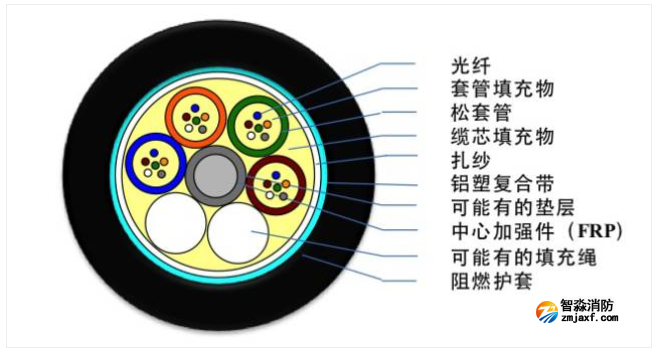

GYFTZA

"室外用、油膏填充、非金屬加強件鋁-阻燃聚乙烯外護套"

應用場景：架空、管道、阻燃場所

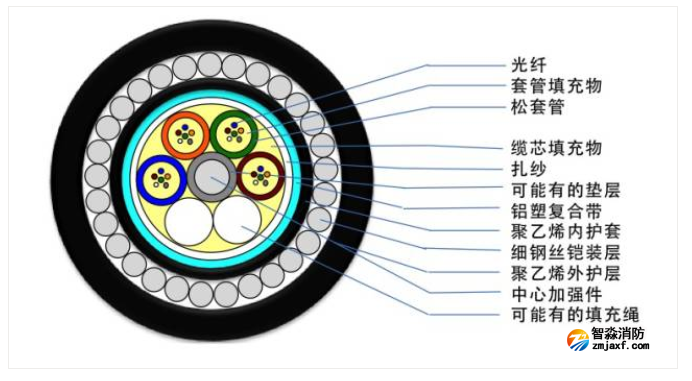

GYTA33

"室外用、油膏填充、鋁-聚乙烯內護套細圓鋼絲鎧裝、聚乙烯外護套"

應用場景：陡坡和過江河

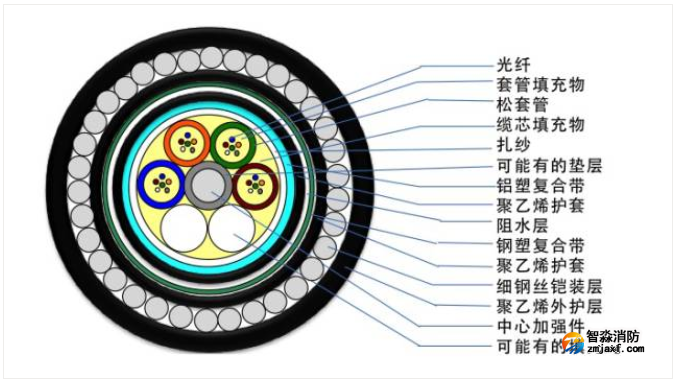

GYTA53+33

"室外用、油膏填充、鋁-聚乙烯內護套鋼-聚乙烯內護套、細圓鋼絲鎧裝、聚乙烯外護套"

應用場景：直埋、水下、陡坡或過江河

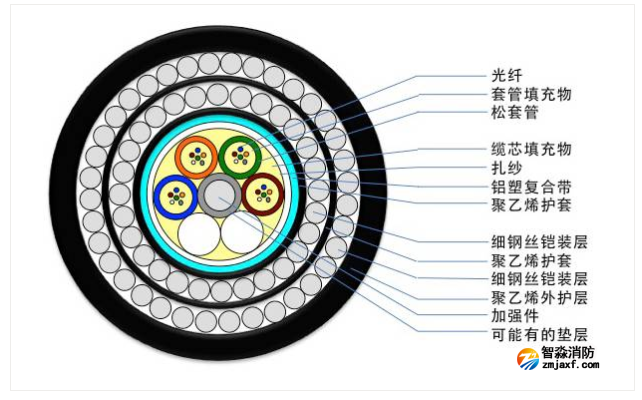

GYTA333

"室外用、油膏填充、鋁-聚乙烯內護套雙層細圓鋼絲鎧裝、聚乙烯外護套"

應用場景：水下（深水可用）

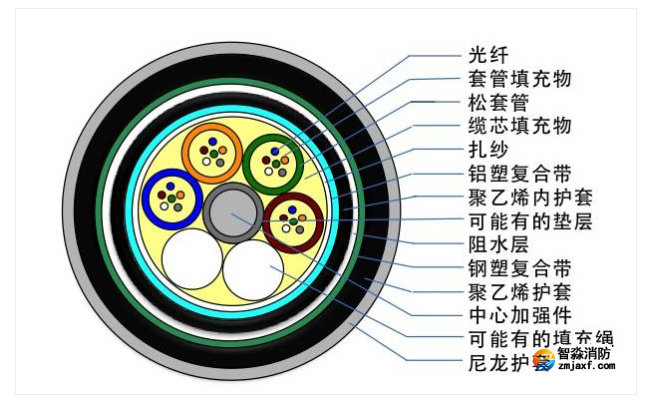

GYTA54

"室外用、油膏填充、鋁-聚乙烯內護套鋼-聚乙烯內護套、聚乙烯+尼龍外護套"

應用場景：直埋、防白蟻

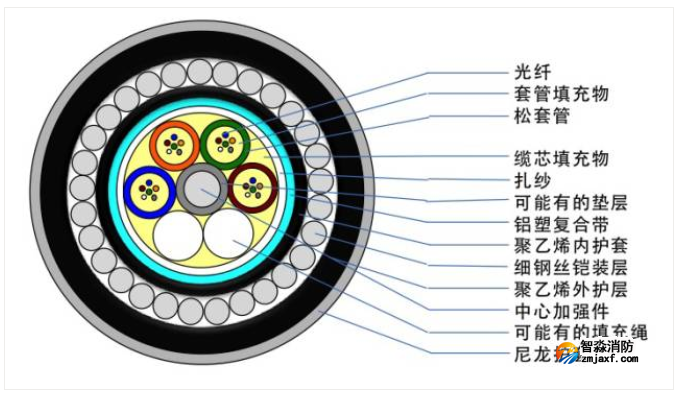

GYTA34

"室外用、油膏填充、鋁-聚乙烯內護套細圓鋼絲鎧裝、聚乙烯+尼龍外護套"

應用場景：直埋、防白蟻

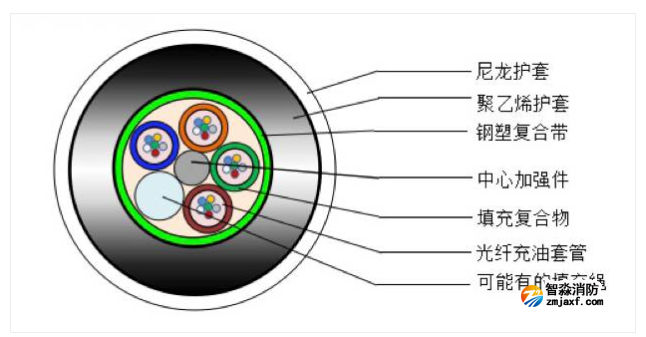

GYTS04

"室外用、油膏填充、鋼-聚乙烯內護套聚乙烯+尼龍外護套"

應用場景：直埋、防鼠、防白蟻

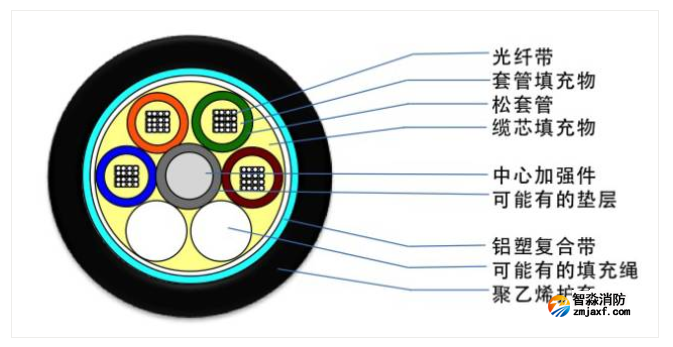

GYDTA

"室外用、油膏填充、光纖帶鋁帶-聚乙烯外護套"

應用場景：架空、管道

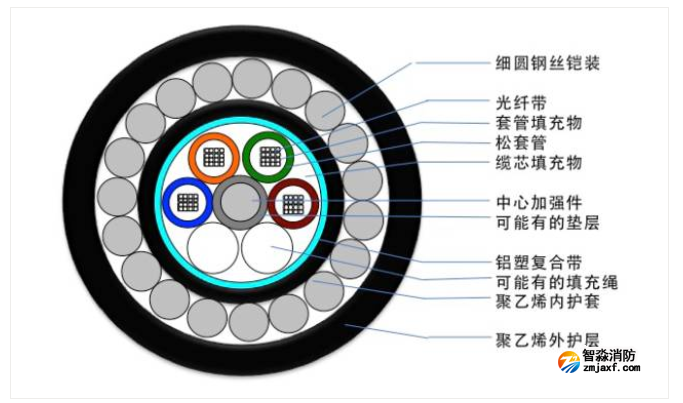

GYDTA33

"室外用、油膏填充、光纖帶鋁帶-聚乙烯內護套、細圓鋼絲鎧裝-聚乙烯外護套"

應用場景：陡坡和過江河

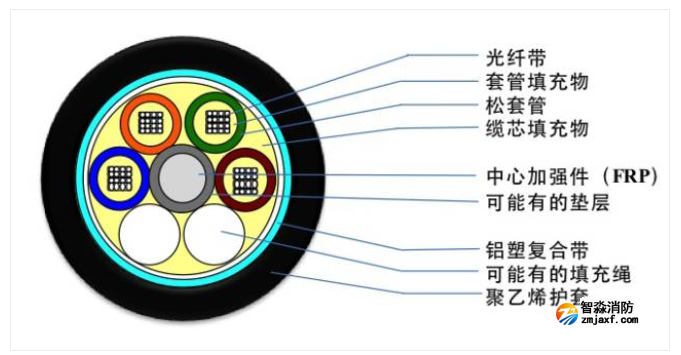

GYFDTA

"室外用、非金屬加強件、光纖帶油膏填充、鋁-聚乙烯外護套"

應用場景：架空、管道

注：光纖帶比層絞式重量要小，適合架空

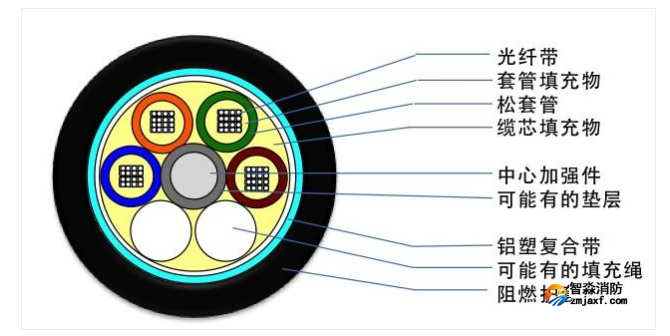

GYDTZA

"室外用、光纖帶、油膏填充鋁-阻燃聚乙烯外護套"

應用場景：架空、管道等有阻燃要求的場所

注：非金屬加強件比金屬加強件重量小，但抗拉伸能力不如金屬加強件；用玻璃纖維做加強件，一定程度上可以防鼠；非金屬加強件成本低廉

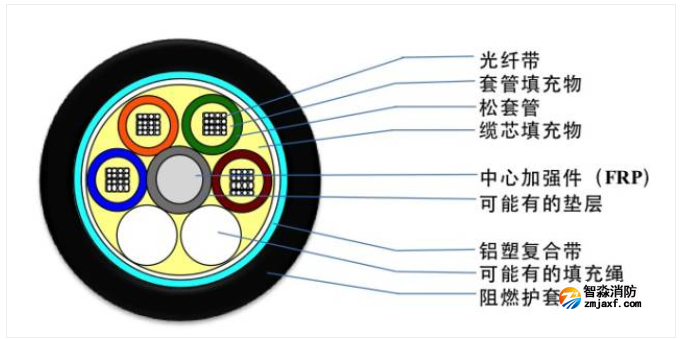

GYFDTZA

"室外用、非金屬加強件、光纖帶油膏填充、鋁-阻燃聚乙烯外護套"

應用場景：架空、有阻燃要求的場所

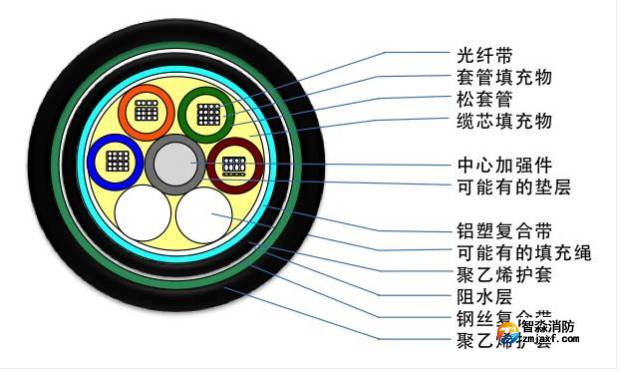

GYDTA53

"室外用、光纖帶、油膏填充鋁-聚乙烯內護套、鋼-聚乙烯外護套"

應用場景：直埋

GYFDTA53

"室外用、非金屬加強件、光纖帶、油膏填充鋁-聚乙烯內護套、鋼-聚乙烯外護套"

應用場景：直埋、架空

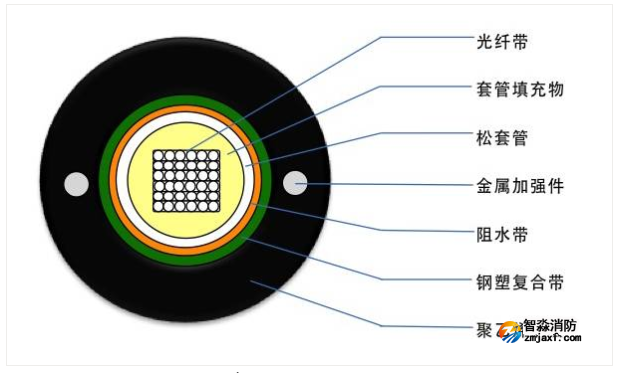

GYDXTW

"室外用、光纖帶、中心管式、油膏填充夾帶鋼絲的鋼帶-聚乙烯護套"

應用場景：管道、架空、直埋

注：有阻水帶，阻水效果好

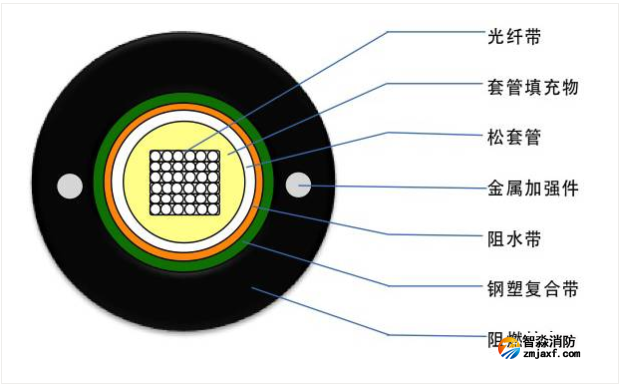

GYDXTZW

"室外用、光纖帶、中心管式、油膏填充夾帶鋼絲的鋼帶-阻燃聚乙烯護套"

應用場景：管道、架空、直埋等有阻燃要求的場所

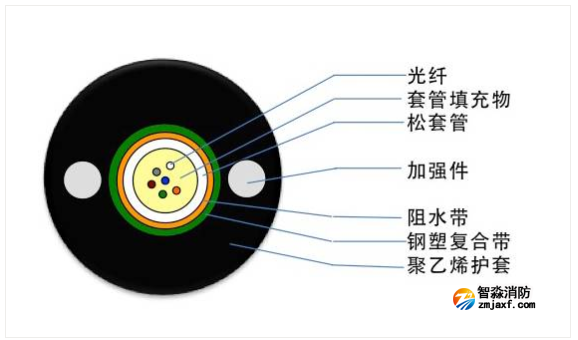

GYXTW

"室外用、中心管式、油膏填充夾帶鋼絲的鋼帶-聚乙烯護套"

應用場景：管道、架空

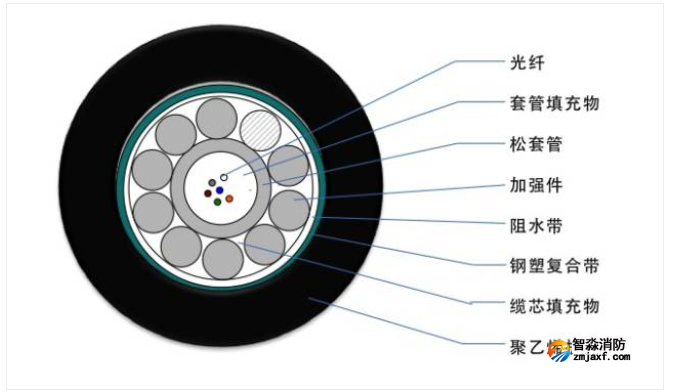

GYXTS

"室外用、中心管式、油膏填充鋼絲鎧裝、鋼-聚乙烯護套"

應用場景：管道、架空

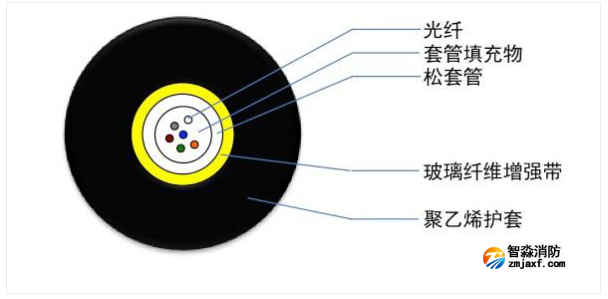

GYFXTF

"室外用、中心管式、油膏填充非金屬加強帶、聚乙烯護套"

應用場景：管道、架空、全介質防雷電的場所、抗腐蝕

FRP縱包帶克服了FRP棒柔性差和芳綸剛性差的問題

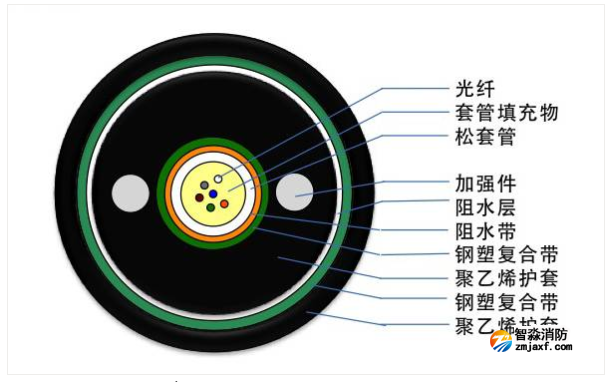

GYXTW53

"室外用、中心管式、油膏填充夾帶鋼絲-聚乙烯護套、鋼-聚乙烯外護套"

應用場景：直埋

注：柔韌性和抗彎曲性能好中心管式一般還有阻水帶"

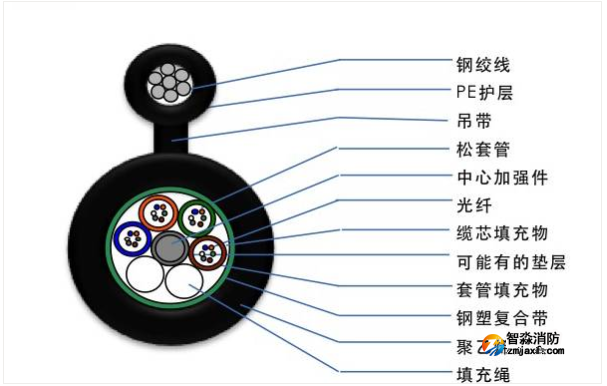

GYTC8S

"室外用、油膏填充、8字型自承式鋼-聚乙烯護套"

應用場景：自承式架空

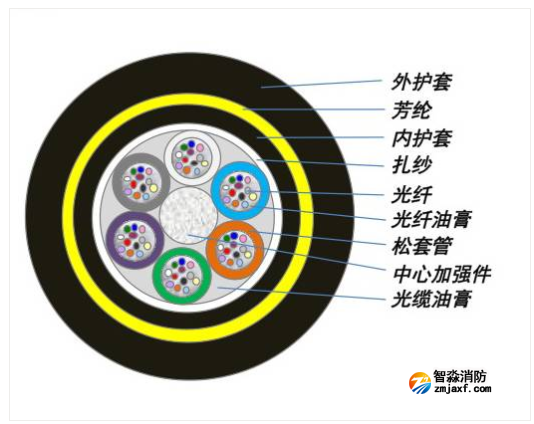

ADSS

"非金屬加強件、松套層絞、聚乙烯內護套芳綸鎧裝、聚乙烯外護套"

應用場景：自承式架空，全介質防雷電、直接掛在電力桿塔上用于架空高壓輸電系統的通信路線

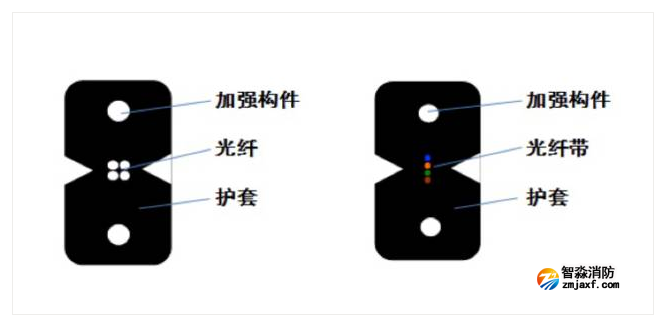

非自承式蝶形引入光纜

GJXH (GJXV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】

GJXFH (GJXFV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纜】

GJXDH (GJXDV)【金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】

GJXFDH(GJXFDV)【非金屬加強構件、低煙無鹵(或PVC)外護套、蝶形引入光纖帶光纜】

光纜結構是將光纖（或光纖帶）放置在兩根平行加強件中間后擠包一層阻燃聚烯烴護套(LSZH)，也可以是聚氯乙烯（PVC）護套；光纖芯數可以為1芯、2芯、4芯。

應用場景：用于FTTH、室內可用

注意：非金屬加強件可以是FRP、KFRP（芳綸增強FRP）GFRP(玻璃增強FRP)，金屬加強件為細鋼絲外護套可以是LSZH也可以是PVC阻燃材料 G657光纖彎曲半徑小

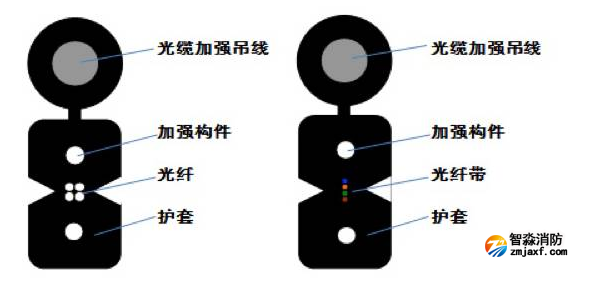

自承式蝶形引入光纜

GJYXCH (GJYXFCH)【金屬（或非金屬）加強件、低煙無鹵護套、自承式蝶形引入光纜】

GJYXDCH (GJYXFDCH)【金屬（或非金屬）加強件、低煙無鹵護套、自承式蝶形引入光纖帶光纜】

光纜結構是將光纖（或光纖帶）放置在兩根平行加強件中間，同時在一端平行位置放置一根金屬吊線后擠包一層阻燃聚烯烴護套(LSZH)；光纖芯數可以為1芯、2芯、4芯。

用于FTTH、室內外均可用、自承式

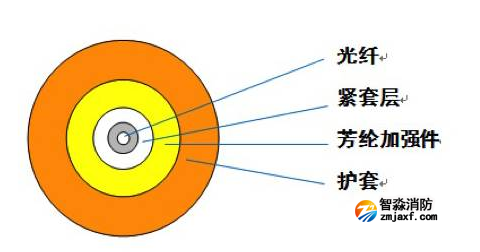

單芯圓型光纜 GJFJV（GJFJZY）

室內用、非金屬加強件（芳綸）、緊套被覆聚、氯乙烯護套

應用場景：用于拉遠光纜子單元

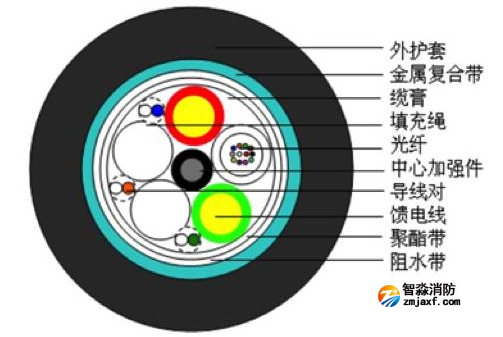

光電復合纜

集光纖、輸電銅線、銅信號線于一體

應用場景：用于寬帶接入、設備用電、應急信號傳輸
