常見消防系統故障分析總結

一、室內消火栓系統

1. 消防管網振動大，發出異響

故障原因：①消火栓泵出口未采用柔性連接；②管網支吊架松動；③管網未設置自動排氣閥；④管網流速過快。

故障處理：①檢查消火栓泵出口是否安裝柔性接頭；②找出產生異響處，檢查支吊架安裝情況；③檢查管網最高點處是否設置自動排氣閥；④檢查管徑大小。

2. 室內消火栓本體滲漏

故障原因：①閥蓋、閥體、旋轉部件有破損或密封件失效；②閥座與閥瓣部件密封失效；③閥桿密封件失效。

故障處理：①檢查閥蓋、閥體、閥桿、旋轉部件有無明顯變形、破裂；②更換滲漏處密封件③檢查閥瓣密封處有無異物。

3. 水帶、水槍、消防接口滲漏

故障原因：①水帶、水槍、接口本體破損或密封件失效；②接口密封處滲漏。

故障處理：①檢查水帶、水槍、接口，更換破損件；②檢查接口密封面和密封件。

4. 軟管卷盤滲漏

故障原因：①軟管破損；②卷盤接頭松動；③卷盤轉動部件密封件失效。

故障處理：①轉動卷盤，拉出軟管檢查；②擰緊接頭；③聯系維修。

5. 栓口出水壓力不符合設計要求

故障原因：①消火栓泵的設置和性能不能滿足系統需求；②系統管網堵塞；③減壓裝置故障；④管網有泄露點。

故障處理：①檢查消火栓泵設置，核對工況曲線是否符合設計要求；②檢查系統管網有無異物堵塞或氣阻現象；③檢查系統管網上的減壓閥、減壓孔板或節流管，并檢查具有減壓功能的消火栓；④檢查管網是否有泄漏之處。

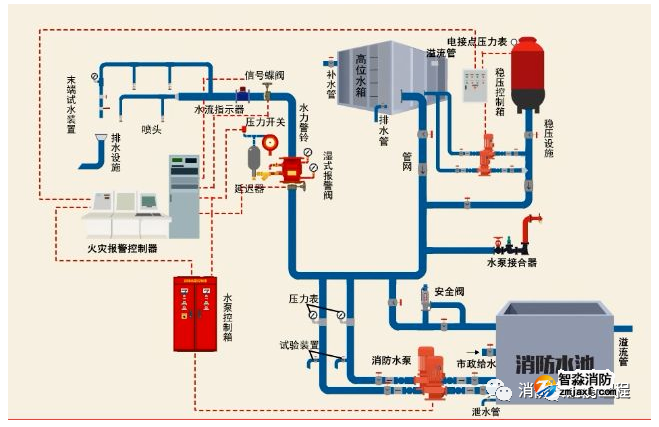

二、自動噴水滅火系統

（一）濕式報警閥組常見故障分析、處理

1. 報警閥組漏水

故障原因分析：①排水閥門未完全關閉；②閥瓣密封墊老化或者損壞；③系統側管道接口滲漏；④報警管路測試控制閥滲漏；⑤閥瓣組件與閥座之間因變形或者污垢、雜物阻擋出現不密封狀態。

故障處理：①關緊排水閥門；②更換閥瓣密封墊；③檢查系統側管道接口滲漏點，密封墊老化、損壞的，更換密封墊；密封墊錯位的，重新調整密封墊位置；管道接口銹蝕、磨損嚴重的，更換管道接口相關部件；④更換報警管路測試控制閥；⑤先放水沖洗閥體、閥座，存在污垢、雜物的，經沖洗后，滲漏減少或者停止；否則，關閉進水口側和系統側控制閥，卸下閥板，仔細清潔閥板上的雜質；拆卸報警閥閥體，檢查閥瓣組件、閥座，存在明顯變形、損傷、凹痕的，更換相關部件。

2. 報警閥啟動后報警管路不排水

故障原因分析：①報警管路控制閥關閉；②限流裝置過濾網被堵塞。

故障處理：①開啟報警管路控制閥；②卸下限流裝置，沖洗干凈后重新安裝回原位。

3. 報警閥報警管路誤報警

故障原因分析：①未按照安裝圖紙安裝或者未按照調試要求進行調試；②報警閥組滲漏通過報警管路流出；③延遲器下部孔板溢出水孔堵塞，發生報警或者縮短延遲時間。

故障處理：①按照安裝圖紙核對報警閥組組件安裝情況；重新對報警閥組伺應狀態進行調試；②按照故障“1”查找滲漏原因，進行相應處理；③延遲器下部孔板溢出水孔堵塞，卸下筒體，拆下孔板進行清洗。

4. 水力警鈴工作不正常（不響、響度不夠、不能持續報警）

故障原因分析：①產品質量問題或者安裝調試不符合要求；②控制口阻塞或者鈴錘機構被卡住。

故障處理：①屬于產品質量問題的，更換水力警鈴；安裝缺少組件或者未按照圖紙安裝的，重新進行安裝調試；②拆下噴嘴、葉輪及鈴錘組件，進行沖洗，重新裝合使葉輪轉動靈活。

5. 開啟測試閥，消防水泵不能正常啟動

故障原因分析：①壓力開關設定值不正確；②消防聯動控制設備中的控制模塊損壞；③水泵控制柜、聯動控制設備的控制模式未設定在“自動”狀態。

故障處理：①將壓力開關內的調壓螺母調整到規定值；②逐一檢查控制模塊，采用其它方式啟動消防水泵，核定問題模塊，并予以更換；③將控制模式設定為“自動”狀態。

（二）預作用裝置常見故障分析、處理

1. 報警閥漏水

故障原因分析：①排水控制閥門未關緊；②閥瓣密封墊老化者損壞；③復位桿未復位或者損壞。

故障處理：①關緊排水控制閥門；②更換閥瓣密封墊；③重新復位，或者更換復位裝置。

2. 壓力表讀數不在正常范圍

故障原因分析：①預作用裝置前的供水控制閥未打開；②壓力表管路堵塞；③預作用裝置的報警閥體漏水；④壓力表管路控制閥未打開或者開啟不完全。

故障處理：①完全開啟報警閥前的供水控制閥；②拆卸壓力表及其管路，疏通壓力表管路；③按照濕式報警閥組滲漏的原因進行檢查、分析，查找預作用裝置的報警閥體的漏水部位，進行修復或者組件更換；④完全開啟壓力表管路控制閥。

3. 系統管道內有積水

故障原因分析：復位或者試驗后，未將管道內的積水排完。

故障處理：開啟排水控制閥，完全排除系統內積水。

4. 傳動管噴頭被堵塞

故障原因分析：①消防用水水質存在問題，如有雜物等；②管道過濾器不能正常工作。

故障處理：①對水質進行檢測，清理不干凈、影響系統正常使用的消防用水。②檢查管道過濾器，清除濾網上的雜質或者更換過濾器。

（三）雨淋報警閥組常見故障分析、處理

1.自動滴水閥漏水

故障原因分析：①產品存在質量問題；②安裝調試或者平時定期試驗、實施滅火后，沒有將系統側管內的余水排盡；③雨淋報警閥隔膜球面中線密封處因施工遺留的雜物、不干凈消防用水中的雜質等導致球狀密封面不能完全密封。

故障處理：①更換存在問題的產品或者部件；②開啟放水控制閥排除系統側管道內的余水；③啟動雨淋報警閥，采用潔凈水流沖洗遺留在密封面處的雜質。

2. 復位裝置不能復位

故障原因分析：水質過臟，有細小雜質進入復位裝置密封面。

故障處理：拆下復位裝置，用清水沖洗干凈后重新安裝，調試到位。

3. 長期無故報警

故障原因分析：①未按照安裝圖紙進行安裝調試；②誤將試驗管路控制閥常開。

故障處理：①檢查各組件安裝情況，按照安裝圖紙重新進行安裝調試；②關閉試驗管路控制閥。

4. 系統測試不報警

故障原因分析：①消防用水中的雜質堵塞了報警管道上過濾器的濾網；②水力警鈴進水口處噴嘴被堵塞、未配置鈴錘或者鈴錘卡死。

故障處理：①拆下過濾器，用清水將濾網沖洗干凈后，重新安裝到位；②檢查水力警鈴的配件，配齊組件；有雜物卡阻、堵塞的部件進行沖洗后重新裝配到位。

5. 雨淋報警閥不能進入伺應狀態

故障原因分析：①復位裝置存在問題；②未按照安裝調試說明書將報警閥組調試到伺應狀態（隔膜室控制閥、復位球閥未關閉）；③消防用水水質存在問題，雜質堵塞了隔膜室管道上的過濾器。

故障處理：①修復或者更換復位裝置；②按照安裝調試說明書將報警閥組調試到伺應狀態（開啟隔膜室控制閥、復位球閥）；③將供水控制閥關閉，拆下過濾器的濾網，用清水沖洗干凈后，重新安裝到位。

（四）水流指示器

水流指示器故障表現為打開末端試水裝置，達到規定流量時水流指示器不動作，或者關閉末端試水裝置后，水力指示器反饋信號仍然顯示為動作信號。

故障原因分析：①槳片被管腔內雜物卡阻；②調整螺母與觸頭未調試到位；

③電路接線脫落。

故障處理：①清除水流指示器管腔內的雜物；②將調整螺母與觸頭調試到位；③檢查并重新將脫落電路接通。

三、火災自動報警系統

1. 火災探測器常見故障

故障現象：火災報警控制器發出故障報警，故障指示燈亮、打印機打印探測器故障類型、時間、部位等。

故障原因：探測器與底座脫落、接觸不良；報警總線與底座接觸不良；報警總線開路或接地性能不良造成短路；探測器本身損壞；探測器接口板故障。

排除方法：重新擰緊探測器或增大底座與探測器卡簧的接觸面積；重新壓接總線，使之與底座有良好接觸；查出有故障的總線位置，予以更換；更換探測器；維修或更換接口板。

2.主電源常見故障

故障現象：火災報警控制器發出故障報警，主電源故障燈亮，打印機打印主電故障、時間。

故障原因：市電停電；電源線接觸不良；主電熔斷絲熔斷等。

排除方法：連續供停電8h時應關機，主電正常后再開機；重新接主電源線，或使用烙鐵焊接牢固；更換熔斷絲或保險管。

3. 備用電源常見故障

故障現象：火災報警控制器發出故障報警、備用電源故障燈亮，打印機打印備電故障、時間。

故障原因：備用電源損壞或電壓不足；備用電池接線接觸不良；熔斷絲熔斷等。

排除方法：開機充電24h后，備電仍報故障，更換備用蓄電池；用烙鐵焊接備電的連接線，使備電與主機良好接觸；更換熔斷絲或保險管。

4. 通訊常見故障

故障現象：火災報警控制器發出故障報警，通訊故障燈亮，打印機打印通訊故障、時間。

故障原因：區域報警控制器或火災顯示盤損壞或未通電、開機；通訊接口板損壞；通訊線路短路、開路或接地性能不良造成短路。

排除方法：更換設備，使設備供電正常，開警啟報警控制器；檢查區域報警控制器與集中報警控制器的通訊線路，若存在開路、短路、接地接觸不良等故障，更換線路；檢查區域報警控制器與集中報警控制器的通訊板，若存在故障，維修或更換通訊板；若因為探測器或模塊等設備造成通訊故障，更換或維修相應設備。

5. 強電串入火災自動報警及聯動控制系統

產生原因：主要是弱電控制模塊與被控設備的啟動控制柜的接□處，如卷簾、水泵、防排煙風機、防火閥等處發生強電的串入。

排除辦法：控制模塊與受控設備間增設電氣隔離模塊。

6. 短路或接地故障而引起控制器損壞

產生原因：傳輸總線與大地、水管、空調管等發生電氣連接，從而造成控制器接口板的損壞。

解決辦法：按要求做好線路連接和絕緣處理，使設備盡量與水管、空調管隔開，保證設備和線路的絕緣電阻滿足設計要求。

7. 火災自動報警系統誤報原因：產品質量；設備選擇和布置不當；環境因素；其他原因（原件老化、探測器損壞）。
